В 2016 году планируется завершить строительство Арки, которая накроет Саркофаг 4-го блока Чернобыльской АЭС. Строители планируют не только окончить возведение этого стального колосса, но и надвинуть его на Саркофаг.
Арка (Новый безопасный конфайнмент — НБК) сооружение уникальное не только потому, что создается в неблагоприятных радиационных условиях, но потому что имеет гигантские размеры, применяются уникальные технологии для ее возведения, а также это сооружение будет оборудовано уникальными системами и оборудованием.
Ниже приведены 10 фактов доказывающих уникальность создаваемого сегодня сооружения на промышленной площадке ЧАЭС.
1. Арка запроектирована на срок эксплуатации в 100 (сто) лет.

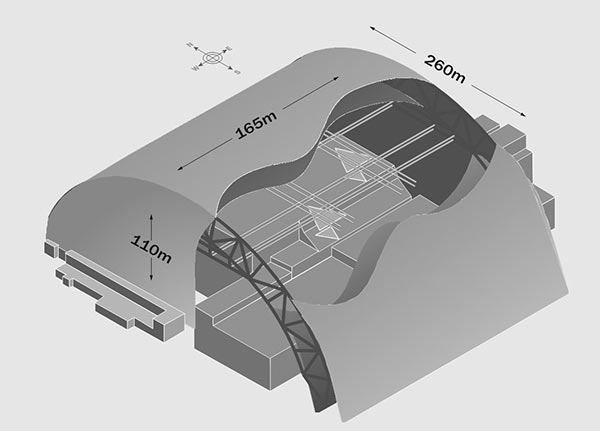

Размеры Нового безопасного конфайнмента на ЧАЭС
2. Размеры Арки – около 110 метров в высоту, 165 метров в длину и 260 метров в ширину (по материалам ЕБРР).
3. При возведении конструкций Арки используется болтовое соединения между сегментами образующими арочный свод. Всего будет использовано 500000 (пятьсот тысяч) болтов.

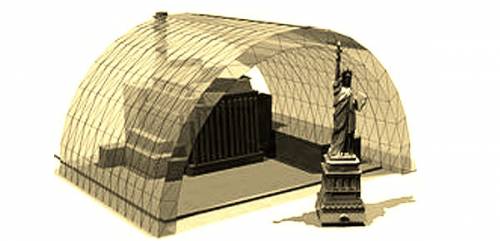

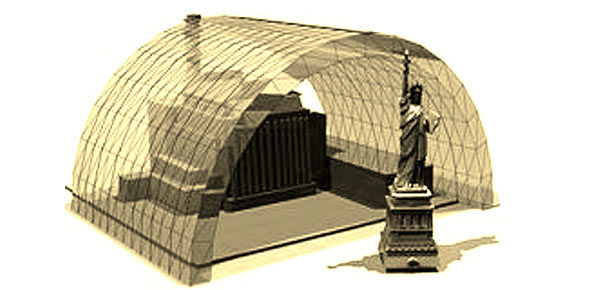

Сравнение Арки и Статуи Свободы
4. Высота арочного свода НБК сопоставима с высотой известной Статуи Свободы в США.
5. Количество металла используемого для создания Арки почти в три раза превышает количество стали потраченной на строительство Эйфелевой башни в Париже. Металлический каркас и обшивка арки будут весить около 25 тыс. тонн. Что приблизительно соответствует весу конструкций некогда секретного радара, который находится в городе Чернобыль-2. На рисунку ниже представлена сравнительная схема антенн Чернобыля-2 с размером арочного свода сооружаемого на промышленной площадке Чернобыльской АЭС.
Живете в Санкт-Петербурге делаете ремонт в квартире или просто решили сделать квартиру красивее , установив Глянцевые натяжные потолки в СПб ? Компания Potolkyem занимается установкой натяжных потолков любой сложности по невысокой цене в Питере , так же на сайте есть информация по различным акциям и скидкам .

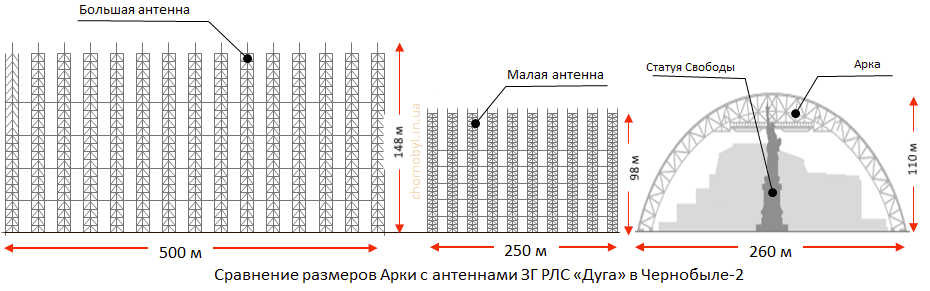

Сравнительные размеры объектов чернобыльской зоны.
И, кстати, с оборудованием Арка будет весить около 31 тыс. тонн — именно этот вес будут двигать по фундаментных лентах на Саркофаг.

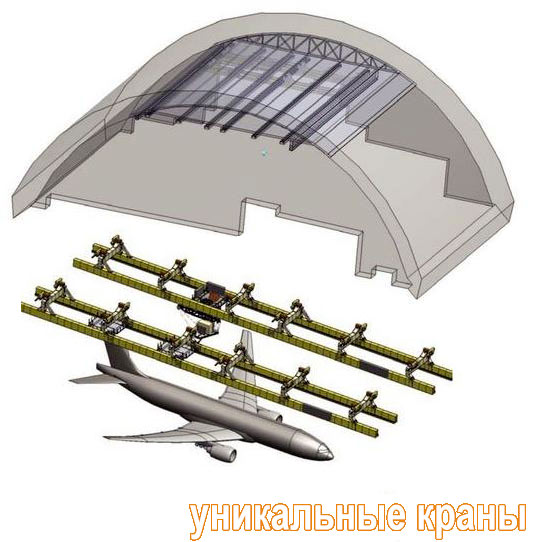

Система основных кранов Арки
6. Арка будет оборудована уникальной системой основных кранов (СОК). Краны будут прикреплены к арочному своду. Длина кранового моста будет составлять около 96 метров, грузоподъемность 50 тонн. На рисунке размеры кранов представлены в сравнении с самолетом Боинг-777.

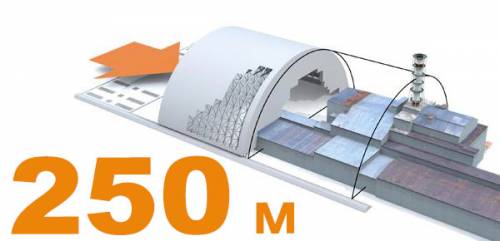

Схема перемещения Арки на существующий Саркофаг 4-го блока ЧАЭС
7. Арка сооружается на значительном расстоянии от Саркофага, поскольку излучения из разрушенного реактора делают эти работы опасными. После строительства, Арка будет надвинута на Саркофаг с помощью специальных домкратов. Общий путь, который проедет Арка, весом 31 тыс. тонн составит 250 метров.

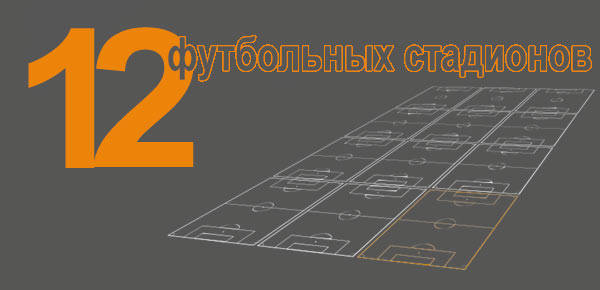

Площадь кровли Арки равна 12 футбольным полям
8. Общая площадь верхней кровли Арки составляет 86 000 квадратных метров. Эта площадь равнадвенадцати футбольным полям.
9. Краны Арки будут оборудованы специальной платформой предназначенной для разборки Саркофага (демонтажа нестабильных конструкций). Платформа будет оборудована специальным манипулятором для демонтажа конструкций Саркофага.

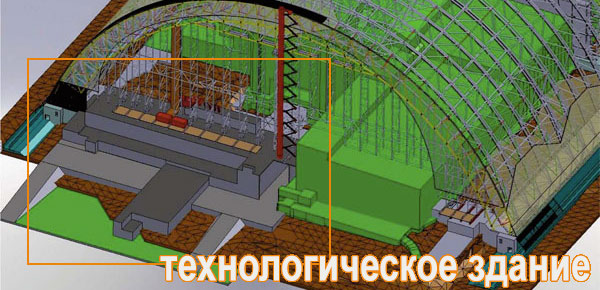

Схема технологического здания внутри конфайнмента
10. С западной стороны Арки будет создано специальное здание для доступа персонала и для обращения с радиоактивно-загрязненными материалами (Технологическое здание).
И напоследок бонус. Стоимость Арки по стоянию на 2015 год составляет 1,5 миллиарда евро (по данным ЕБРР) или около 44 миллиардов гривен (или 1,9 млрд.долл.США) . Строительство Арки это один из этапов Плана осуществления мероприятий на объекте «Укрытие». Всего стоимость реализации проектов Плана осуществления мероприятий на объекте «Укрытие» оценивается в 2,15 миллиардов евро или более 63 миллиардов гривен. На графике ниже представлен график изменения стоимости проекта ПОМ с 1997 по 2014 год. За это время ожидаемая стоимость проектов увеличилась в 3,5 раза (по данным Счетной палаты Украины, 2015 г.).

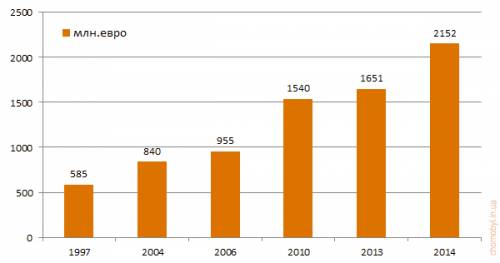

Изменения сметной стоимости проектов ПОМ со временем, годы
Для наглядности — стоимость проектов ПОМ составляет почти туже сумму, которую потратило NASA на создание, отправку на Марс (!) Марсианской научной лаборатории, в ходе которой на эту планету успешно доставлен и эксплуатируется марсоход третьего поколения «Кьюрио́сити». Стоимость этой программы NASA составило 2,5 миллиарда долларов.
Арка в чернобыльской зоне — 1,9 млрд.долл. США — марсоход Кьюриосити на Марсе — 2,5 млрд.долл.США
